编 号 |
品 名 |
规 格 |
数 量 |
备 注 |
|
详见下表 |

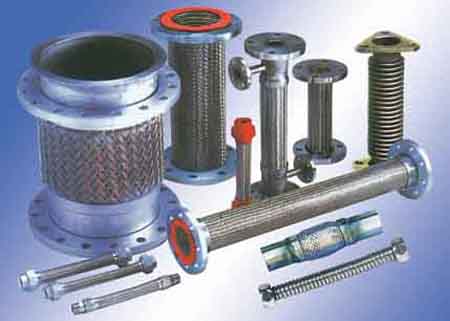

球形（内锥）接头金属软管 |
详见下表 |
|
|
|
|
|

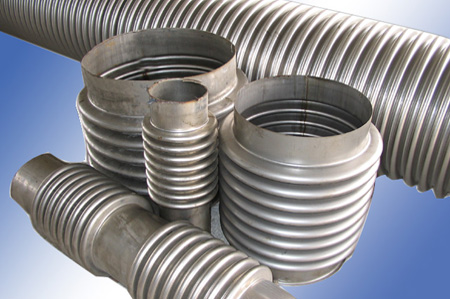

普通型波纹管

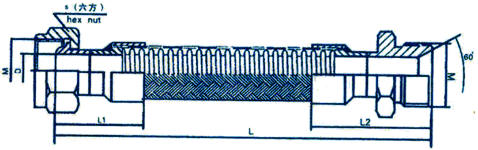

产品构造
|
公称压力
PN
MPa |
公称
通径
mm |
产品代号 |
螺纹连接尺寸 |
最小弯曲半径 |
试验压力
PS
MPa |
供货长度
L
mm |
|
螺纹
M |
六方
S |
静态
Rj |
动态
Rd |
|
高
压
G |
35 |
4 |
JRG4-L |
M12×1.5 |
17 |
≥10DN |
≥2Rj |
1.5PN |
200-1600 |
|
23 |
6 |
JRG6-L |
M14×1.5 |
|
8 |
JRG8-L |
M16×1.5 |
19 |
|
10 |
JRG10-L |
M20×1.5 |
24 |
|
12 |
JRG15-L |
M22×1.5 |
27 |
200-2100 |
|
21 |
15 |
JRG15-L |
M24×1.5 |
|
16 |
18 |
JRG18-L |
M30×1.5 |
36 |
250-2100 |
|
20 |
JRG20-L |
|
中
压
G |
10 |
4 |
JRZ4-L |
M12×1.25 |
17 |
200-1600 |
|
6 |
JRZ6-L |
M14×1.5 |
|
8 |
JRZ8-L |
M16×1.5 |
19 |
|
10 |
JRZ10-L |
M20×1.5 |
24 |
|
8 |
12 |
JRZ12-L |
M22×1.5 |
27 |
200-2100 |
|
15 |
JRZ15-L |
M24×1.5 |
|
18 |
RZ18-L |
M30×1.5 |
36 |
250-2100 |
|
6.4 |
20 |
JRZ20-L |
|
25 |
JRZ25-L |
M36×1.5 |
41 |
≥260 |
|
4 |
32 |
JRZ32-L |
M45×1.5 |
50 |
≥350 |
|
低
压
G |
2.5 |
4 |
JRD4-L |
M12×1.25 |
17 |
200－1600 |
|
6 |
JRD6-L |
M14×1.5 |
|
8 |
JRD8-L |
M16×1.5 |
19 |
|
10 |
JRD10-L |
M20×1.5 |
24 |
|
1.6 |
12 |
JRD12-L |
M22×1.5 |
27 |
200－1200 |
|
15 |
JRD15-L |
M24×1.5 |
|
18 |
JRD18-L |
M30×1.5 |
36 |
250－2100 |
|
1 |
20 |
JRD20-L |
|
25 |
JRD25-L |
M36×1.5 |
41 |
≥260 |
|
32 |
JRD32-L |
M45×1.5 |
50 |
≥350 |
产品代号
标记示例 |
内锥或球形接头，公称通径20mm,公称压力16MPa,长度1500mm的金属软管，产品代号为16JRG20－1500
如果接头形式采用一头内锥，一头球头以及其它的连接形式，订货时请注明。 | | |
