| 轴向复式拉杆波纹补偿器(HFL) |
|
补偿器由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。
用途：轴向型波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
型号：生产DN32-DN3000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：72mm-500mm | |

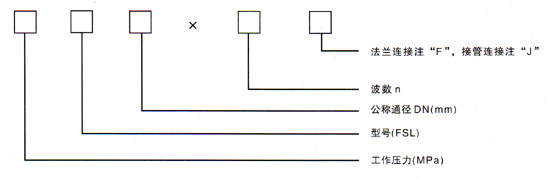

| 一、型号示例： |
|
|
举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。 |
| |
| 二、应用说明： |
1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。 |
| |
| 三、对固定支座的作用力： |
压力推动：Fp=100·P·A （N）
轴向弹力：Fx=f·Kx·X （N）
式中：P： 最高工作压力或最高试验压力 MPa；
A： 有效面积（查样本） 平方米；
Kx： 补偿器轴向刚度 N/mm；
X： 补偿器使用的轴向补偿量 mm
f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。 | |
