编 号 |
品 名 |
规 格 |
数 量 |
备 注 |
|
详见下表 |
风机盘管专用不锈钢金属软接头 |
详见下表 |
|
|
|
|
|
参数表
|
公称通径
mm |
工作压力MPa |
弯曲半径mm |
最少弯曲次数 |
供货长度 |
|

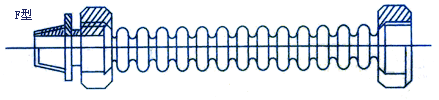

F型 |
W型 |
F型 |
W型 |
F型 |
W型 |
F型 |
W型 |
|
15(1/2″) |
≤1.8 |
≤5.0 |
≥30 |
≥50 |
25 |
50 |
≥200 |
≥300 |
|
20(3/4″) |
≤1.6 |
≤4.0 |
≥40 |
≥70 |
20 |
40 |
|
25(1″) |
≤1.2 |
≤3.0 |
≥50 |
≥90 |
15 |
30 | 安装使用注意事项：
1、根据所需连接的两端接头尺寸及错位情况，选择准确的产品型号和合适的长度。
2、安装时，先拧下两端的接头，将接头分别先安装于风机盘管供回水管路接口上，
应密封、拧紧。
3、对波纹软接头进行预弯时，应将活套螺母置于波纹软接头的两端，以免波纹管弯曲时将螺母卡死。
4、注意在安装过程中，不要与硬物撞挤，不要损坏密封面。 | |
