旋转接头系列 |
高温外压式旋转接头 |
|
|
|
|
|
|
|

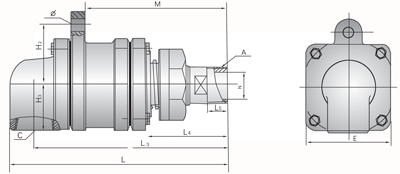

QDW-G高温外压式旋转接头结构尺寸
|
规格 |
型号 |
A |
C |
E |
|
M |
H2 |
H3 |
L |
L3 |
L4 |
L5 |
N |
|
25 |
Qd1” |
R1” |
Rc1” |
90*90 |
12 |
151 |
60 |
47 |
230 |
205 |
90 |
20 |
24 |
|
32 |
Qd1 1/2 |
R1 1/4” |
Rc1 1/4” |
103*103 |
14 |
163 |
65 |
53 |
253 |
223 |
95 |
23 |
32 |
|
40 |
Qd1 1/2 |
Rc1 1/2” |
Rc1 1/2” |
125*125 |
14 |
190 |
78 |
65 |
295 |
260 |
112 |
24 |
38 |
|
50 |
Qd2” |
Rc2 |
Rc2” |
136*136 |
16 |
211 |
85 |
70 |
328 |
286 |
125 |
27 |
50 |
|

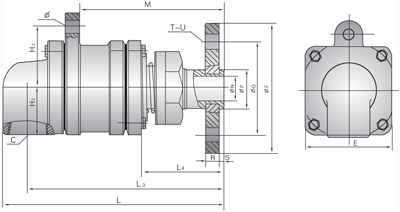

规格 |
型号 |
C |
E |
|
M |
H2 |
H3 |
L |
L3 |
L4 |
N |
P |
Q |
F |
S |
R |
T-U |
|
25 |
Qd-F1” |
Rc1” |
90*90 |
12 |
151 |
60 |
47 |
230 |
205 |
90 |
24 |
33 |
85 |
115 |
10 |
16 |
4-14 |
|
32 |
Qd-F1 1/2” |
Rc1 1/4” |
103*103 |
14 |
163 |
65 |
53 |
253 |
223 |
95 |
32 |
42 |
100 |
140 |
12 |
18 |
4-18 |
|
40 |
Qd-F1 1/2” |
Rc1 1/2” |
125*125 |
14 |
190 |
78 |
65 |
295 |
260 |
112 |
38 |
48 |
110 |
150 |
12 |
18 |
4-18 |
|
50 |
Qd-F2” |
Rc2” |
136*136 |
16 |
211 |
85 |
70 |
328 |
286 |
125 |
50 |
60 |
125 |
165 |
15 |
20 |
4-18 | | | |
