高温外压式旋转接头 |
|
|
|
|
|
|
高温外压式旋转接头
结构特点：
本产品采用球面密封，外压弹簧补偿的全新设计。
它保持了原球面密封时，结构简单，密封性能稳定，维护方便等优点；又消除了高温条件下，弹簧易疲劳失效，而导致密封破坏泄漏的致命缺陷。弹簧的予压力可随时进行调整，使密封更加可靠，补偿更合理。
产品中还设计了防止导热油中杂质进入壳体内部的结构，有效地阻止导热油中杂质进入密封面，而造成的密封面意外磨损，大大延长了使用寿命，是高温导热油的理想专用旋转接头。
使用参数：
最高压力：1.8MPa
最高转速:300r/min
最高温度:350℃
使用介质:高温油、过热蒸汽

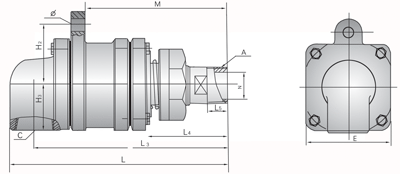

QSW-G高温、导热油、球型双向内管固定式
|
规格 |
型号 |
A |
B |
C |
D |
E |
K |
|
M |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
N |
|
25 |
QS-G1”-3/8” |
R1” |
G3/8” |
Rc3/4” |
Rc1/2” |
90*90 |
28 |
12 |
151 |
32 |
60 |
47 |
285 |
270 |
252 |
200 |
90 |
20 |
24 |
|
32 |
QS-G11/4”-1/2” |
R1 1/4 |
G1/2” |
Rc1” |
Rc1/2” |
103*103 |
32 |
15 |
163 |
38 |
65 |
53 |
310 |
296 |
276 |
218 |
95 |
23 |
32 |
|
40 |
QS-G11/4”-3/4” |
R1 1/2” |
G3/4” |
Rc3/4 |
Rc3/4” |
125*125 |
32 |
15 |
190 |
43 |
78 |
65 |
350 |
332 |
308 |
255 |
112 |
24 |
38 |
|
50 |
QS-G2”-1 |
R2 |
G1” |
Rc1” |
Rc1” |
136*136 |
35 |
16 |
211 |
51 |
85 |
70 |
400 |
378 |
351 |
281 |
125 |
27 |
50 |
QSW-GF高温、导热油、球型双向内管固定法兰式
|
规格 |
型号 |
B |
C |
D |
E |
K |
|
M |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
L4 |
N |
P |
Q |
F |
S |
R |
T-U |
|
25 |
QS-GF”-3/8” |
G3/8” |
Rc3/4” |
Rc1/2” |
90*90 |
28 |
12 |
151 |
32 |
60 |
47 |
285 |
270 |
252 |
200 |
90 |
24 |
33 |
85 |
115 |
10 |
16 |
4-14 |
|
32 |
QS-GF1 1/4-1/2 |
G1/2” |
Rc1” |
Rc1/2” |
103*103 |
32 |
14 |
163 |
38 |
65 |
53 |
310 |
296 |
276 |
218 |
95 |
32 |
42 |
100 |
140 |
12 |
16 |
4-18 |
|
40 |
QS-GF1 1/2”-3/4” |
G3/4” |
Rc1 1/4”Rc1”136*136 |
Rc3/4” |
125*12 |
32 |
14 |
190 |
43 |
78 |
65 |
350 |
332 |
308 |
255 |
112 |
48 |
448 |
110 |
15 |
12 |
18 |
4-18 |
|
50 |
QS-GF2”-1” |
G1” |
Rc1 1/2” |
Rc1” |
136*136 |
35 |
16 |
211 |
51 |
85 |
70 |
400 |
378 |
351 |
281 |
125 |
60 |
60 |
125 |
165 |
15 |
20 |
4-18 | | |
